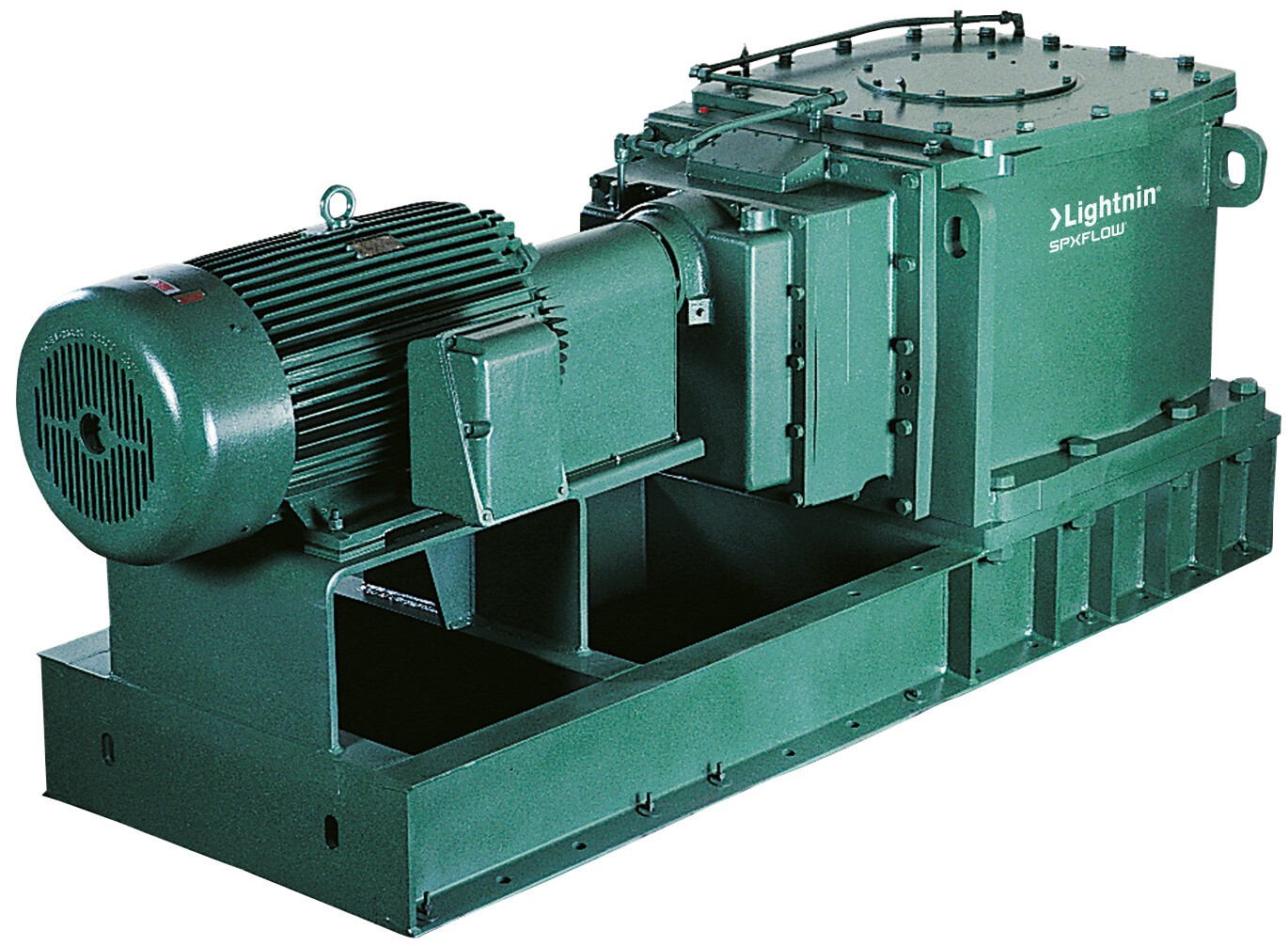

בוחשי סדרה 700/800 של Lightnin הם סדרת הבוחשים הכבדה ביותר (Heavy Duty) של החברה, המיועדת ליישומים תעשייתיים בקנה מידה ענק שבהם נדרש מומנט (Torque) גבוה במיוחד ועמידות בתנאים קיצוניים.
להלן הפירוט הטכני המורחב:
1. נתונים טכניים וביצועים
-
- טווח הספק: רחב מאוד, החל מ-25 כ”ס (18.5kW) ועד ליותר מ-3,000 כ”ס (כ-2,200kW).
- מהירויות סיבוב: טווח מהירויות נמוך המיועד לערבול מאסיבי, בין 11.4 ל-230 סל”ד (RPM).
- גודל ציר: הסדרה כוללת את צירי היציאה הגדולים ביותר ביחס למומנט המותר, מה שמאפשר שימוש בצירים ארוכים במיוחד ללא צורך במיסב תחתון.
טכנולוגיית התמסורת (The Drive):
-
- מנגנון Hollow Quill: זהו מאפיין ייחודי לסדרה 800. ציר הבוחש מבודד ממערכת גלגלי השיניים באמצעות “קנה חלול”. מבנה זה מגן על תיבת ההילוכים מפני כוחות הכפיפה הנוצרים בתוך המכל, ובכך מונע נזקים לתמסורת.
- גלגלי שיניים: גלגלי שיניים ספירליים (Spiral Bevel) וחלזוניים (Helical) שעברו חיסום וליטוש מדויק לפעולה שקטה ויעילות מקסימלית.
- עמידות המיסבים: המיסבים בסדרה זו גדולים משמעותית מתקני ה-AGMA המקובלים, מה שמבטיח עמידות של עשרות שנים במינימום תחזוקה.
דגמים ותצורות איטום:
הסדרה מחולקת לפי רמת המומנט הנדרשת וסוג המכל:
-
- סדרה 700: מיועדת לעומסים כבדים סטנדרטיים.
- סדרה 800: כוללת את הגנת ה-Quill לעומסי כפיפה ומומנט קיצוניים.
- תצורות איטום:
-
- 700Q / 800Q: למכלים פתוחים.
- 700C / 800C: עם קופסת מילוי (Stuffing Box).
- 700S / 800S: עם אטם מכני (Mechanical Seal) בודד או כפול בתצורת קסטה (Cartridge) להחלפה קלה.
יישומים מרכזיים:
בשל גודלם ועוצמתם, בוחשים אלו נמצאים בשימוש ב:
-
- תעשיית הכרייה: ערבול תרחיפים (Slurry) כבדים במכלים ענקיים.
- פטרוכימיה וכימיה כבדה: תהליכי תסיסה (Fermentation) בקנה מידה תעשייתי.
- טיפול בשפכים: מתקני אוורור (Aeration) וערבול בוצה סמיכה מאוד.
אימפלרים נפוצים לסדרה זו:
כדי להתמודד עם הנפחים הגדולים, נעשה שימוש באימפלרים היעילים ביותר:
- A310: לזרימה צירית וחיסכון באנרגיה.
- A320: מיועד לצמיגות גבוהה (High Viscosity).
- A315: אופטימלי לפיזור גז בנוזל (כמו בתהליכי תסיסה).
