חברת Roto-Disc: מובילה עולמית בברזים חצי-כדוריים ופתרונות לטיפול בחומרים יבשים ושוחקים
חברת Roto-Disc האמריקאית היא יצרנית מובילה ומוערכת בעולם של ברזים, מסיטים (Diverters) ותאי אטימה (Airlocks) המתוכננים במיוחד לטיפול בחומרים יבשים, אבקות, גרגירים ותרחיפים (Slurry) מאתגרים. מאז הקמתה בשנת 1984, החברה מציעה פתרונות הנדסיים מותאמים אישית (Built-to-Order) המיוצרים בארצות הברית. סימן ההיכר של Roto-Disc הוא תכנון שסתומים שאינם נסתמים, אינם נתקעים ומצטיינים בעמידות פנומנלית בפני שחיקה.
קונספט העבודה הייחודי של ברזי Roto-Disc

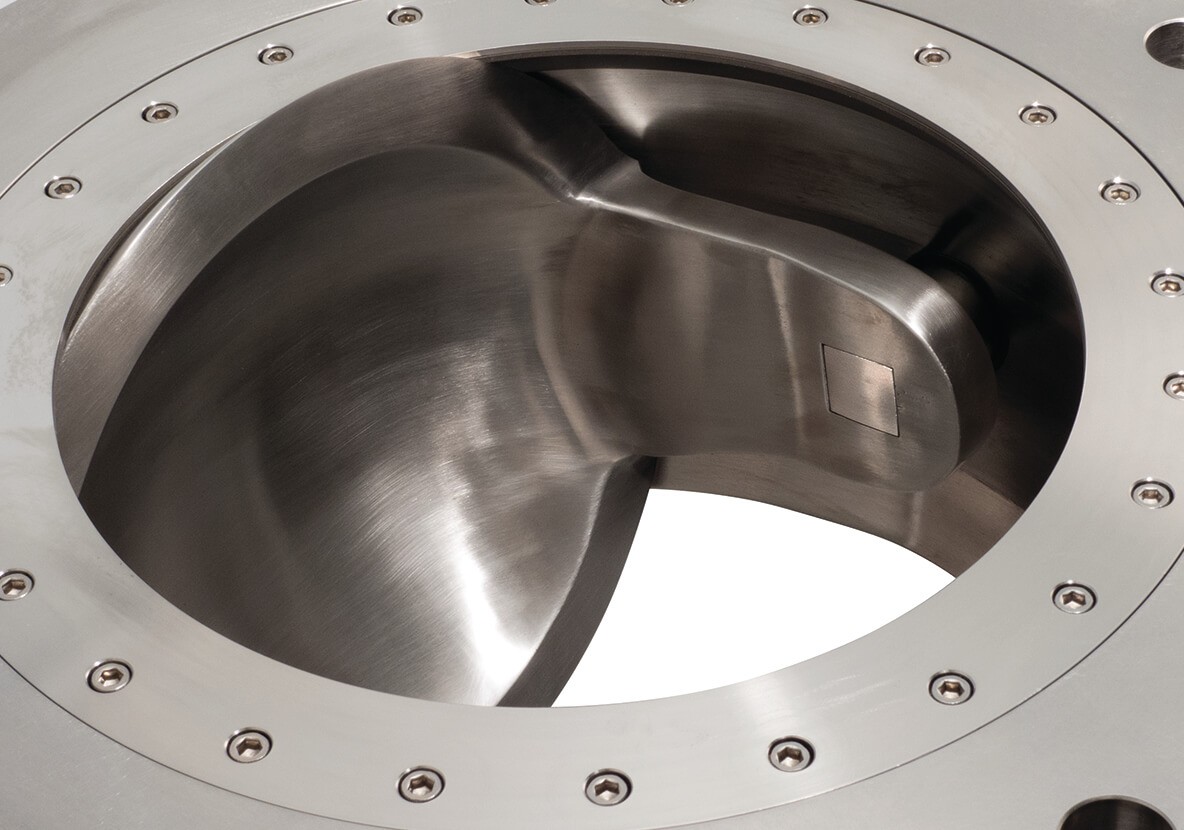

בשונה מברזי פרפר, ברזים כדוריים סטנדרטיים או מגופי סכין שנוטים להילכד, להישחק או לחסום חומרים יבשים, המבנה של Roto-Disc מבוסס על דיסק כיפה חצי-כדורי (Spherical Dome) הנע בתנועה סיבובית:
- מעבר חופשי מלא (Unobstructed Flow): כשהברז פתוח לחלוטין, הכיפה נמצאת מחוץ למסלול הזרימה. החומר נופל באופן חופשי לחלוטין ללא נקודות תפיסה או סיכון להיווצרות “גשר” חומר (Product Bridging).
- מנגנון ניגוב וחיתוך אקטיבי: בזמן הסגירה, דיסק הכיפה מבצע פעולת ניגוב (Wiping) כנגד התושבת. הוא חותך ומסיט אבקות, חומרים דביקים או גרגירים מעל או מתחת לברז, במקום לתת להם להילכד בתושבת האטימה.
- הגנה על משטחי האטימה: רכיבי האטימה המרכזיים מוגנים מפני מגע ישיר עם זרם החומר השוחק בזמן שהברז פתוח, מה שמאריך את חיי השסתום בצורה דרמטית.
קו המוצרים והפתרונות של החברה

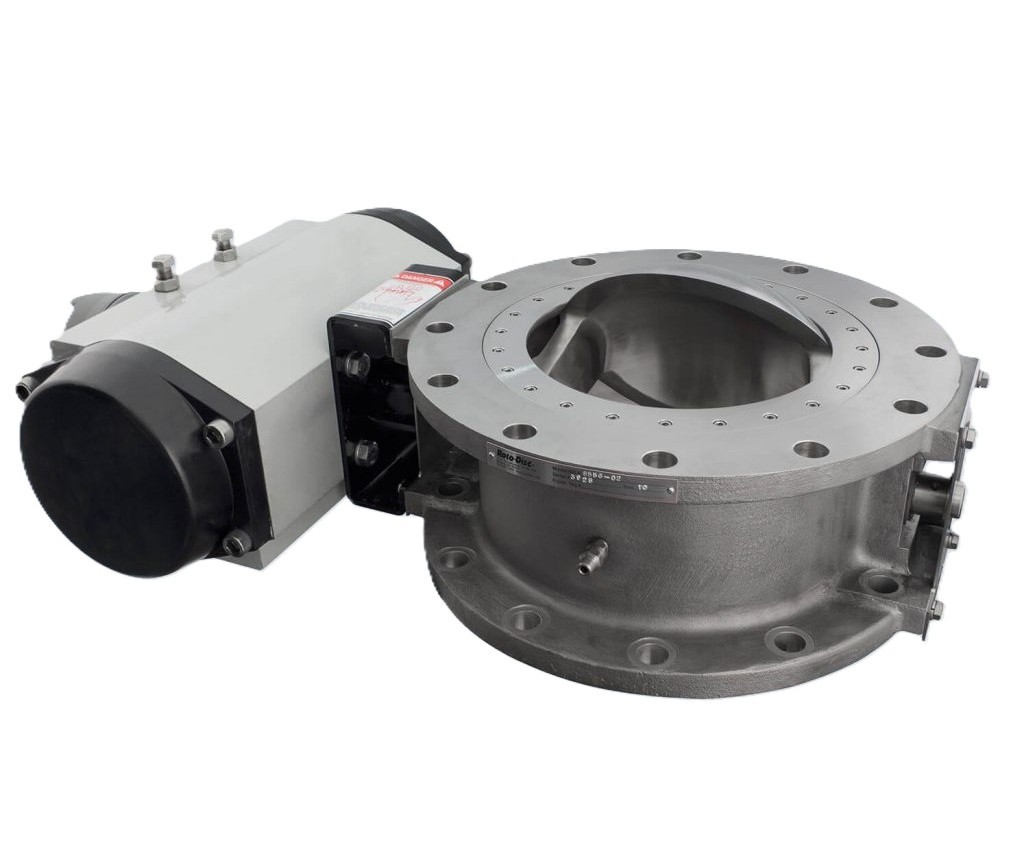

1. Roto-Disc® Heavy-Duty (ברז חצי-כדורי לעומסים כבדים)
- מאפיינים: סוס העבודה המרכזי של החברה. משלב מערכת הנעה ישירה (Direct-Drive) העוברת דרך חומרים קשים ודביקים.
- טווח עבודה: עמידות בטמפרטורות קיצון של 40°- ועד 650° צלזיוס (1200°F) ולחצים של עד 150psig מתחת לברז.
2. ®Roto-Clean (גרסה סניטרית והיגיינית)
- מאפיינים: מתוכנן במיוחד עבור תעשיות המזון והפארמה.
- יתרון ייחודי: תואם למערכות שטיפה במקום (CIP – Clean-in-Place) ומאפשר פירוק מהיר וניקוי ידני קל ללא צורך בכלי עבודה מיוחדים (Quick-Clean).
3. ®Roto-Flate (ברז עם אטם מתנפח)
- מאפיינים: ברז כיפה המצויד באטם מתנפח פנאומטית (Inflatable Seal) ברגע הסגירה המלאה.
- יתרון ייחודי: מספק אטימה הרמטית מוחלטת כנגד לחצי גזים, אדים, וואקום עמוק ואבקות דקות במיוחד, תוך מניעת שחיקה מכנית של האטם במהלך תנועת הדיסק.
4. מערכות Airlock / Double-Dump (תאי אטימה כפולים)
- מאפיינים: שילוב של שני ברזי Roto-Disc המורכבים זה מעל זה עם תא ביניים (Accumulator Chamber).
- יישום עיקרי: פריקה או הזנה של חומרים מוצקים ויבשים מתוך/אל תוך מיכלים הנמצאים תחת לחץ או וואקום, מבלי לאבד את הלחץ במערכת.
תעשיות ויישומים מרכזיים
מוצרי Roto-Disc מהווים פתרון קריטי במגוון תעשיות תהליך כבדות וקלות:
- תעשיית המלט והגבס: טיפול בחומרים שוחקים במיוחד כמו קלינקר, אפר פחם, גיר וסיליקה במערכות שינוע, ממגורות (סילוס) ומערבלי ענק.
- תעשיית הכימיה והפלסטיק: הולכת פולימרים, פיגמנטים, גרגירים ואבקות כימיות תוקפניות או דביקות.
- תעשיית המזון ומוצרי הזנה לבעלי חיים: טיפול בסוכר, קמח, גרעינים, תבלינים ומזון יבש לחיות מחמד בסטנדרטים של Food-Grade.
- אנרגיה חלופית וביוגז: מערכות הזנת פסולת יבשה ומוצקה אל תוך ריאקטורים תחת לחץ.
- תעשיית התרופות (Pharmaceutical): קווי עיבוד של אבקות רפואיות סטריליות הדורשות אפס זיהומים ואפס דליפות.
יכולות הנדסיות מתקדמות (Capabilities)
- ויסות ומינון (Throttling / Dribble-Feeding): ברזים המסוגלים לעצור במצבי ביניים כדי לאפשר הזנה מבוקרת ואיטית של אבקות.
- ויסות תרמי (Thermal Regulation): תכנון ברזים הכוללים מעברי קירור מים או חימום פנימיים לשמירה על טמפרטורת התהליך.
- התאמות אוגנים מיוחדות (Flange Adaptors): פיתוח מתאמים ומעברים גאומטריים בהתאמה אישית כדי להתקין את הברז בקווים קיימים ללא שינוי הצנרת.
