ממסרות Helical Inline (קואקסיאליות) של NORD Drivesystem הן הפתרון הקלאסי והנפוץ ביותר ליישומים שבהם ציר המנוע וציר היציאה נמצאים על אותו קו ישר.
הן ידועות בפשטותן, בעמידותן הגבוהה ובנצילות אנרגטית מקסימלית.
NORD מציעה שתי תתי-סדרות עיקריות תחת הקטגוריה הזו:

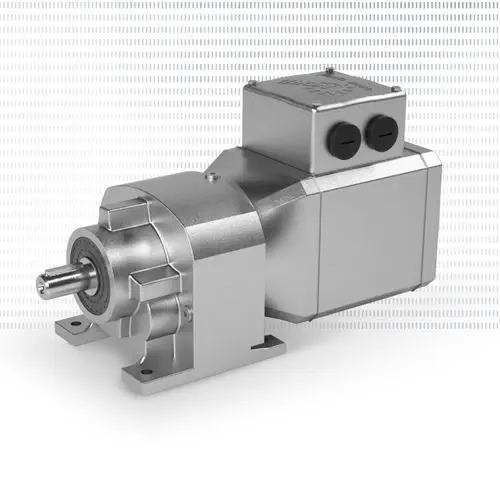

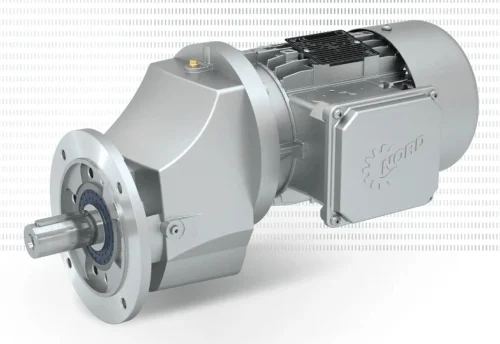

סדרת ה-NORDBLOC.1 (הדור החדש):
סדרה זו תוכננה עם דגש על משקל קל, היגיינה וביצועים.
- מבנה אלומיניום: הגוף עשוי מאלומיניום חזק בשיטת יציקה מיוחדת, מה שהופך את הממסרה לקלה מאוד ומתאימה להתקנה על זרועות או מסועים ניידים.
- עיצוב Wash-down: המשטחים חלקים וללא חריצים (במיוחד בדגמים הקטנים), מה שמונע הצטברות נוזלים ולכלוך – אידיאלי לתעשיית המזון והתרופות.
- ללא אטמים וברגים במכסה: המבנה של NORDBLOC.1 כולל פחות חלקי חיבור, מה שמגדיל את חוזק הגוף ומונע נזילות.

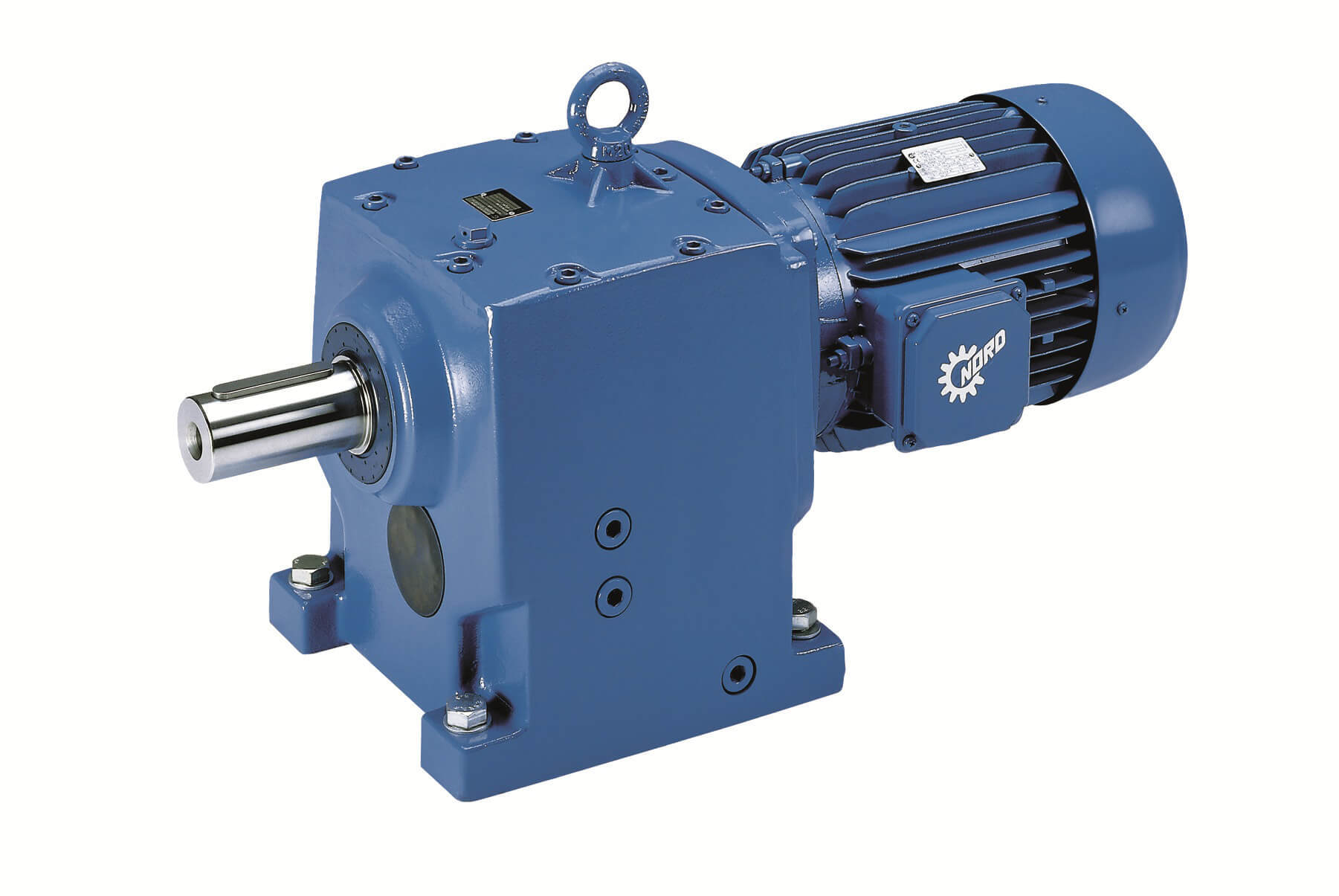

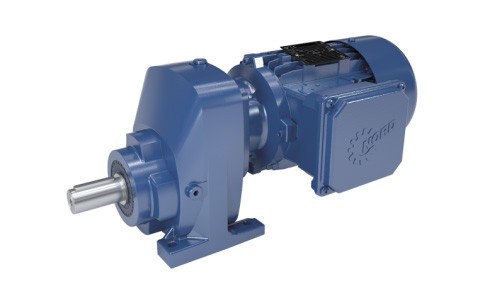

הסדרה הסטנדרטית (Cast Iron):
מיועדת ליישומים תעשייתיים כבדים הדורשים כוח מתפרץ ועמידות קיצונית.
- גוף יציקת ברזל: מעניק קשיחות מקסימלית וספיגת זעזועים מצוינת.
- מומנטים גבוהים: מסוגלת להגיע למומנטים של עד 26,000 Nm.
מאפיינים טכניים משותפים:
- נצילות: קרובה ל-97%, מה שאומר כמעט אפס איבוד אנרגיה והתחממות מינימלית.
- יחסי העברה: ניתן להגיע ליחסים מדויקים מאוד הודות לתכנון גלגלי השיניים המשופעים.
- שקט תפעולי: גלגלי השיניים עוברים השחזה מדויקת להפחתת רעשים ורעידות.
- מבנה UNICASE: גוף אחוד המבטיח יישור (Alignment) מושלם של המיסבים לאורך שנים, מה שמאריך את חיי הממסרה משמעותית לעומת גופים מפוצלים.
נתונים מספריים (טווח כללי):
- מומנט: 10 Nm עד 26,000 Nm.
- הספק: 0.12 kW עד 160 kW.
- אפשרויות התקנה: חיבור רגל (Foot) להתקנה על משטח, או חיבור פלאנג’ (Flange) להתקנה ישירה על המכונה.
יישומים נפוצים:
- מערכות מסועים ליניאריות.
- משאבות ומערבלים קטנים.
- מערכות הנעה בקווי ייצור אוטומטיים.
- תעשיית המזון (במיוחד סדרת האלומיניום).
