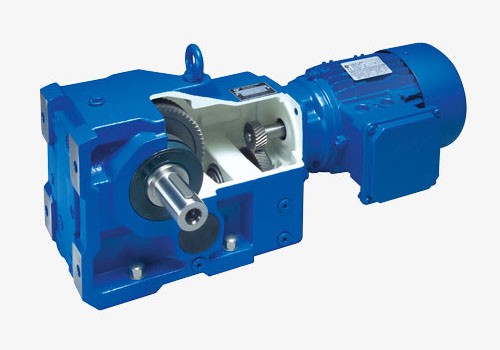

סדרת הממסרות UNICASE Helical Bevel של NORD היא סדרת הדגל לפתרונות הינע זוויתיים (90 מעלות), המשלבת את טכנולוגיית ה-UNICASE המפורסמת של החברה עם גלגלי שיניים קוניים (Bevel) בעלי נצילות גבוהה.
להלן תיאור מפורט של הסדרה:
מבנה וטכנולוגיית UNICASE
זהו המאפיין המבדל העיקרי: גוף הממסרה מיוצר כיחידה אחת אחודה מיציקת ברזל (Cast Iron).
-
- אמינות: אין חיבורים או משטחי הפרדה באזורים נושאי עומס, מה שמונע עיוותים תחת לחץ.
- אטימות: המבנה מבטל את הצורך באטמים בין חלקי הגוף, מה שמבטיח אפס דליפות שמן.
- דיוק: הייצור האחוד מאפשר יישור (Alignment) מושלם של הצירים וגלגלי השיניים, מה שמוביל לפעולה שקטה במיוחד וחיי שירות ארוכים.
ביצועים ויעילות אנרגטית
-
- נצילות גבוהה: בשונה מממסרות חלזוניות (Worm), ממסרות Helical Bevel שומרות על נצילות גבוהה מאוד (מעל 95%) לאורך כל טווח המהירויות.
- מומנטים: הסדרה מכסה טווח רחב מאוד, מ-180 Nm ועד ל-50,000 Nm.
- הספקים: מתאימה למנועים בהספקים של 0.12 kW עד 200 kW.
- שלבי הפחתה: זמינה בתצורות של 2, 3 או 4 שלבי הפחתה (Stages) להשגת יחסי העברה מדויקים.
גמישות בהתקנה ותצורות
הסדרה מתוכננת להתאמה מרבית למכונה:
-
- סוגי ציר: ציר יציאה מלא (Solid shaft), ציר חלול (Hollow shaft) עם שגם (Keyway), או ציר חלול עם דיסק כיווץ (Shrink disc) לחיבור ללא חופשים.
- אפשרויות חיבור: חיבור רגל (Foot mounted), חיבור פלאנג’ (B5/B14), או חיבור זרוע מומנט (Torque arm).
- מיקום מנוע: ניתן לקבל כיחידה משולבת עם מנוע (Gearmotor) או עם מתאם למנועי IEC/NEMA סטנדרטיים.
יישומים אידיאליים
בזכות המבנה החזק והנצילות הגבוהה, הסדרה נפוצה ב:
- מערכות שינוע: מסועים תעשייתיים הדורשים עבודה רציפה (24/7).
- מתקני הרמה: מנופים ומעליות כפות.
- מערבלי ענק: תעשיות כימיות ותהליכיות.
- סביבות קשות: מתקני טיהור שפכים ומחצבות (הודות למבנה האטום והחזק)
