ממסרות החילזון (Worm Gear Units) של NORD drivesystems ידועות בזכות השילוב בין מבנה קומפקטי, פעולה שקטה מאוד ומחיר אטרקטיבי. החברה מציעה שתי סדרות עיקריות בקטגוריה זו, המבוססות על טכנולוגיית ה-UNICASE שלה.
הסדרות העיקריות
-

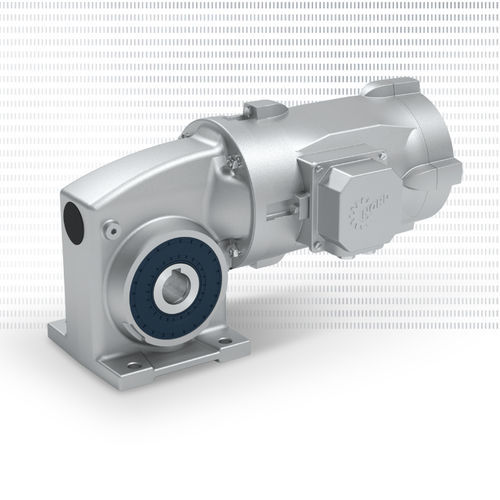

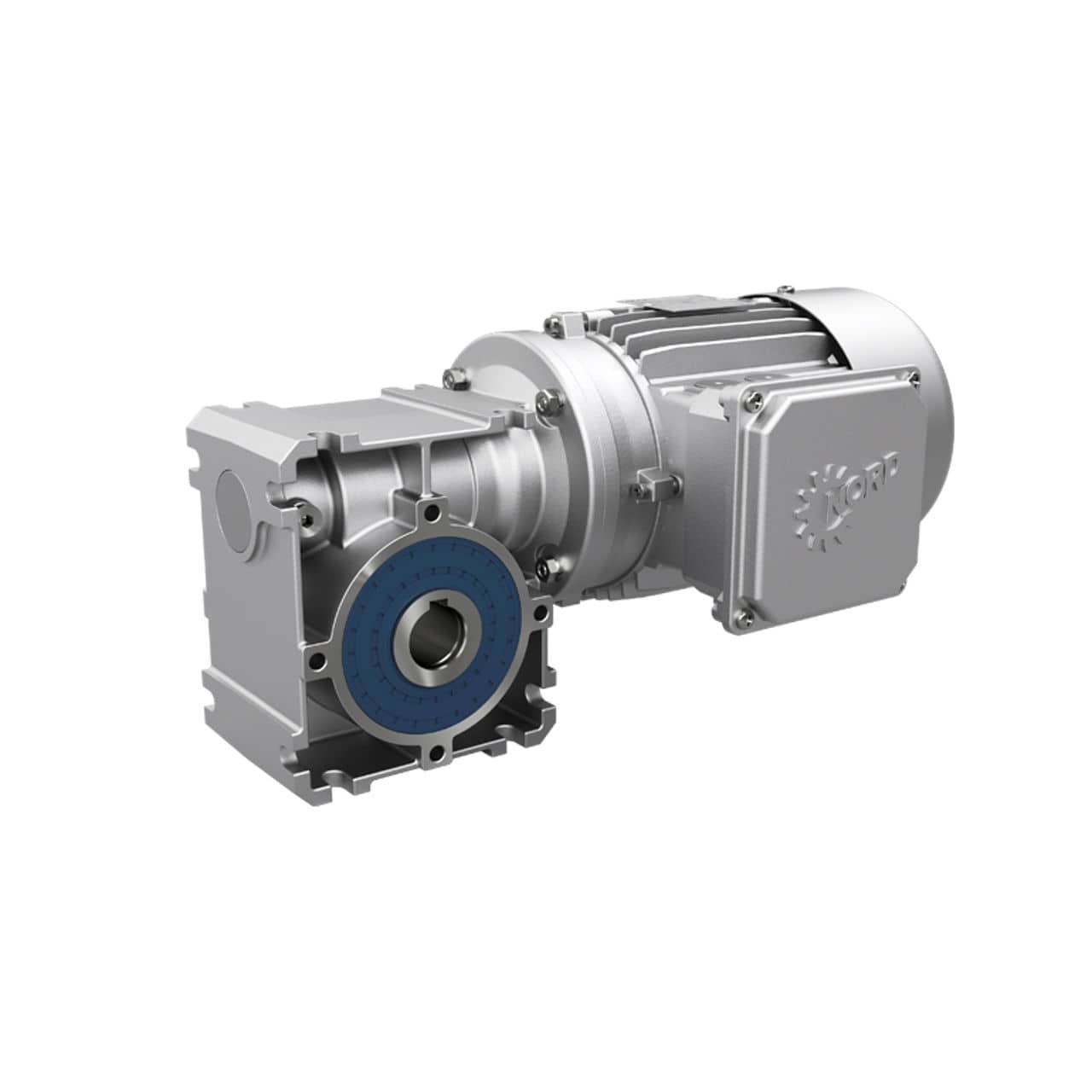

- סדרת ה-UNIVERSAL (SI): ממסרות חילזון קומפקטיות וקלות משקל המיוצרות מיציקת אלומיניום. הן מיועדות ליישומים קלים עד בינוניים ומתאפיינות בגמישות התקנה גבוהה.

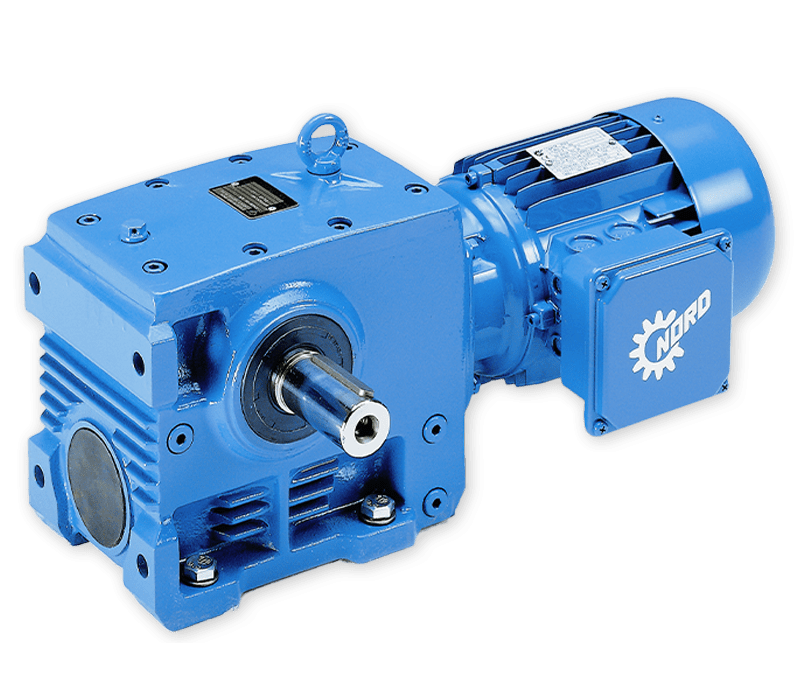

- סדרת ה-S (UNICASE): ממסרות חילזון חזקות יותר, לרוב מיציקת ברזל, המיועדות לעומסים כבדים יותר וכוללות שלב הפחתה ראשוני מסוג Helical (גלגלי שיניים משופעים) לשיפור הנצילות.
2. מאפיינים טכניים
-
- טווח מומנט: החל מ-21 Nm ועד 4,275 Nm.
- טווח הספק: מ-0.12 kW ועד 15 kW.
- נצילות: בניגוד לממסרות חילזון פשוטות, NORD משלבת גאומטריית שיניים אופטימלית וחומרי סיכה מתקדמים שמצמצמים את איבוד האנרגיה האופייני למנגנון חילזון.
- יחסי העברה: טווח רחב מאוד, החל מ-5:1 ועד לערכים גבוהים מאוד (במיוחד בשילוב של שני שלבי הפחתה).
יתרונות בולטים
-
- פעולה שקטה במיוחד: בשל אופי המגע הרציף בין הבורג החילזוני לגלגל השיניים, אלו הממסרות השקטות ביותר בפורטפוליו של החברה, מה שהופך אותן לאידיאליות למקומות הומי אדם (כמו מעליות או מערכות שינוע במבני ציבור).
- חיסכון במקום: המבנה הזוויתי (90 מעלות) יחד עם הממדים הקטנים של הגוף מאפשרים התקנה בחללים צפופים מאוד.
- תחזוקה נמוכה: בזכות מבנה ה-UNICASE האטום, הממסרות דורשות מינימום תחזוקה לאורך חיי המוצר.
- בלימה עצמית (Self-locking): ביחסי העברה גבוהים, הממסרה יכולה לספק בלימה עצמית חלקית, מה שמונע תנועה הפוכה של הציר (חשוב לבדוק את הדרישה המדויקת ביישומים בטיחותיים).
תצורות וגמישות
-
- יציאות ציר: ציר חלול (סטנדרטי), ציר מלא (חד-צדדי או דו-צדדי) או ציר עם פלאנג’.
- הגנה לסביבות עבודה: ניתן לקבל עם ציפוי NSD tuph (הגנה מפני קורוזיה ברמה גבוהה מאוד) עבור תעשיות מזון או סביבות רטובות, ללא צורך בצבע שעלול להתקלף.
יישומים נפוצים
- מסועים קטנים ובינוניים.
- מכונות אריזה.
- מתקני הרמה קלים.
- מערכות פתיחת שערים ודלתות.
