מפריד זרמי מערבולת Eddy Currents

יצרן: Bunting

תיאור המוצר

מפריד זרמי מערבולת (Eddy Current Separator) מבית Bunting: פתרון העילית להפרדת מתכות אל-ברזליות

בעולם המיחזור והטיפול בחומרים בתפזורת (Bulk solids), הפרדת מתכות שאינן ברזליות (כמו אלומיניום, נחושת, פליז ומגנזיום) היא אתגר מורכב שאינו ניתן לפתרון באמצעות מגנטים קונבנציונליים.

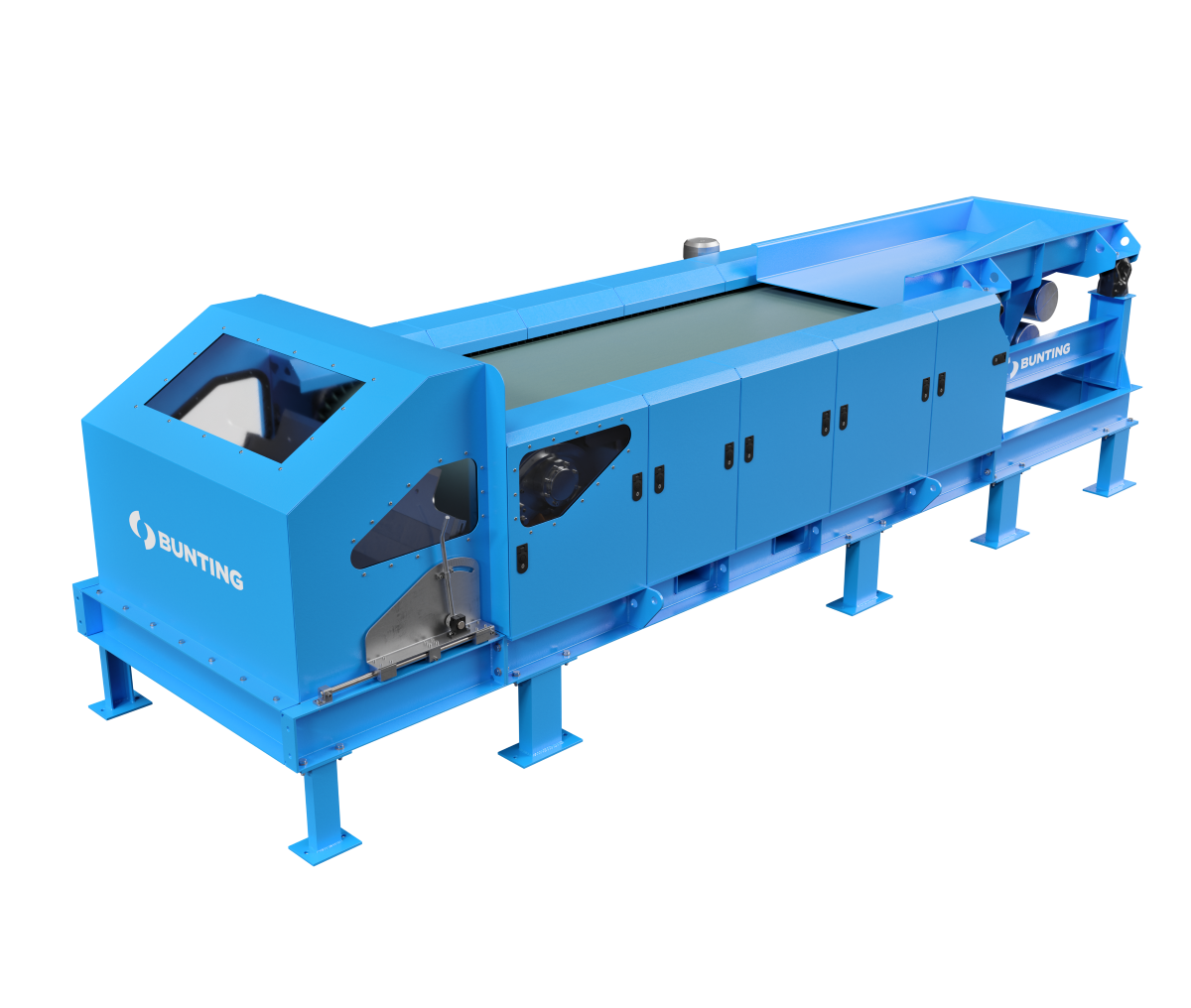

מפריד זרמי מערבולת (Eddy Current Separator – ECS) של חברת Bunting Magnetics העולמית מציעה את הטכנולוגיה המתקדמת ביותר בשוק להפרדה אוטומטית, רציפה ובעלת אחוזי דיוק חסרי תקדים של מתכות אל-ברזליות מתוך זרמי חומרים יבשים.

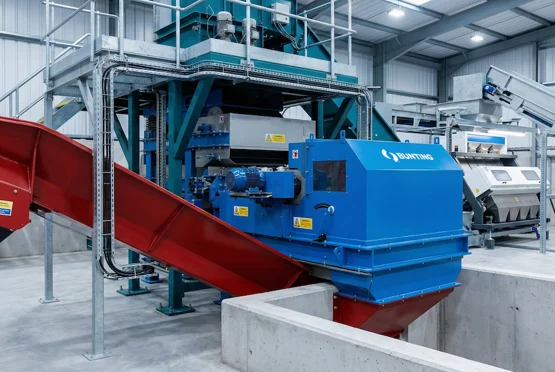

בין אם מדובר במיחזור פלסטיק, פסולת אלקטרונית (WEEE), גריסת רכבים או פסולת עירונית – מערכות ה-ECS של Bunting מתוכננות לעבודה מאומצת מסביב לשעון, תוך מקסום שווי חומרי הגלם הממוחזרים והגנה על ציוד ההמשך שלכם.

עקרון הפעולה – כיצד פועלת טכנולוגיית Eddy Current?

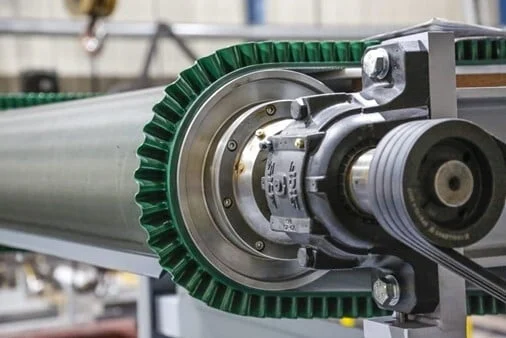

המערכת משלבת מסוע הזנה מהיר ובתוכו רולר קצה (Head pulley) ייחודי ומהפכני בעל מבנה כפול:

מערכת כפולת רוטורים: בתוך המעטפת החיצונית של הרולר (המסתובבת במהירות המסוע), מותקן רוטור מגנטי פנימי עצמאי העשוי ממגנטים מבוססי ניאודימיום (Rare Earth) עוצמתיים.
יצירת זרמי המערבולת: הרוטור הפנימי מסתובב במהירויות אדירות (עד אלפי סל”ד), פעולה המייצרת שדה מגנטי משתנה ודינמי במהירות גבוהה מאוד.
אפקט הדחייה המגנטית: כאשר חלקיק של מתכת אל-ברזלית (כמו אלומיניום) עובר מעל השדה, מושרים בתוכו זרמי מערבולת (Eddy Currents) המייצרים סביבו שדה מגנטי נגדי. כתוצאה מכך, המתכת “נזרקת” קדימה במסלול קשתי ארוך, בעוד החומר הלא-מתכתי (פלסטיק, זכוכית, עץ) נופל חופשית באופן טבעי.

הדגמים המובילים והתאמתם לפרויקט שלכם

חברת Bunting מציעה שתי קונפיגורציות רוטור מרכזיות, המאפשרות אופטימיזציה מלאה לפי גודל החלקיקים בקו הייצור:

רוטור קונצנטרי (Concentric Rotor): מערכת שבה הרוטור המגנטי ממוקם בדיוק במרכז תוף הקצה הפולט שדה מגנטי אחיד של 360 מעלות סביבו. קונפיגורציה זו אידיאלית עבור חומרים בעלי גודל חלקיקים בינוני עד גדול (מעל 20 מ”מ), ומספקת עוצמת דחייה מאסיבית עבור זרמי פסולת מעורבת, מיחזור אלקטרוניקה וגריסת מתכות.
רוטור אקסצנטרי (Eccentric Rotor): פיתוח הנדסי מתקדם שבו הרוטור המגנטי מותקן בצורה מוסטת (אופסט) וממוקם אך ורק בנקודת הפריקה האסטרטגית שבה החומר עוזב את המסוע. מבנה זה פותח במיוחד עבור חלקיקים קטנים ודקים במיוחד (Fines), והוא מונע הצטברות ושריפה של חלקיקי ברזל זעירים על פני השטח של התוף, מה שמפחית בדרמטיות את הבלאי ותדירות התחזוקה.

מפרט טכני ויתרונות מובילים

מגנטים ברמה הגבוהה ביותר: שימוש בלעדי במגנטי ניאודימיום (NdFeB) איכותיים ביותר המבטיחים שדה מגנטי יציב ועוצמתי שאינו דועך לאורך שנים.
מחיצות הפרדה מתכווננות (Adjustable Splitter Plates): המערכת מצוידת בלהבי הפרדה מכניים הניתנים לכיוונון מיקרומטרי עדין, המאפשרים להפריד במדויק בין זרם החומר הנקי לזרם המתכות האל-ברזליות שנזרקו.
רוחבי מסוע מגוונים: זמין במגוון רחב של מידות רוחב (החל מ-300 מ”מ ליישומים קטנים ועד 2,000 מ”מ ומעלה לקווי מיחזור תעשייתיים ענקיים).

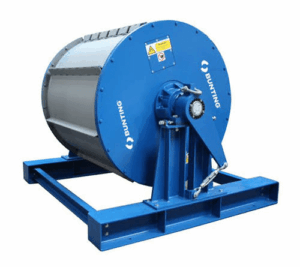

אופציה לשילוב מפריד מגנטי מקדים: מומלץ לשלב מגנט תוף או מגנט מעל מסוע (Overband Magnet) לפני יחידת ה-ECS, על מנת להסיר מתכות ברזליות (Ferrous) ולהגן על רצועת המסוע של מפריד זרמי המערבולת.

יישומים נפוצים ומנצחים בתעשייה

מיחזור פלסטיק (PET / HDPE): הפרדה מוחלטת של שבבי אלומיניום, פקקים, תוויות וחלקיקי מתכת קטנים מתוך פתיתי פלסטיק (Flakes) לפני שלבי האקסטרוזיה וההזרקה.
מיחזור פסולת אלקטרונית ורכבים (ASR / WEEE): שליפה יקרה ומניבה של חלקיקי נחושת, רכיבי לוחות אלקטרוניים מודפסים (PCB) ואלומיניום מתוך חומרים גרוסים.
מיחזור זכוכית (Cullet Cleaning): ניקוי זכוכית מרוסקת מחלקיקי מתכת אל-ברזליות כדי לאפשר התכת זכוכית חוזרת ונקייה במפעלים.
