משאבות סדרת TOE של חברת Circutec (לשעבר SPECK Pumpen) הן משאבות המיועדות בעיקר ליישומים של העברת חום (Heat Transfer) ושמן תרמי (Thermal Oil) בפרט
מאפיינים עיקריים
סדרת TOE תוכננה לתת מענה לדרישות התעשייה לתפעול בטוח ואמין של מערכות העברת חום:
- טמפרטורות קיצוניות: המשאבות מסוגלות לטפל בשמן תרמי בטמפרטורות של 100°C עד 350°C (חלק מהדגמים אף מגיעים ל-400°C)
- מבנה חזק: גוף המשאבה עשוי מברזל יצוק כדורי (GGG-40 Spheroidal Graphite Cast Iron), חומר עמיד במיוחד בטמפרטורות ובלחצים הגבוהים האופייניים למערכות אלה.
- עמידות בלחץ: דירוג הלחץ (Pressure rating) של המשאבות הוא גבוה, בדרך כלל PN 25 או PN 40.
- העברת נוזלים: יעילות גבוהה בהעברת נוזלים דלילים יחסית (צמיגות נמוכה) בלחץ גבוה וספיקה נמוכה.
- תקני בטיחות: זמינות בגרסאות מאושרות ATEX לשימוש בסביבות נפיצות.
תצורות נפוצות בסדרת TOE
סדרת TOE מגיעה בשתי תצורות איטום עיקריות, המשפיעות על אופן ההנעה והבטיחות:
- TOEGN / TOEG (עם אטם מכני):
- זו התצורה הסטנדרטית, המשתמשת במערכת אטם מכני (לרוב אטם בודד או כפול ייעודי לשמן תרמי).
- האטם דורש תחזוקה ובדיקות שוטפות למניעת דליפה, אך זו אפשרות כלכלית יותר.

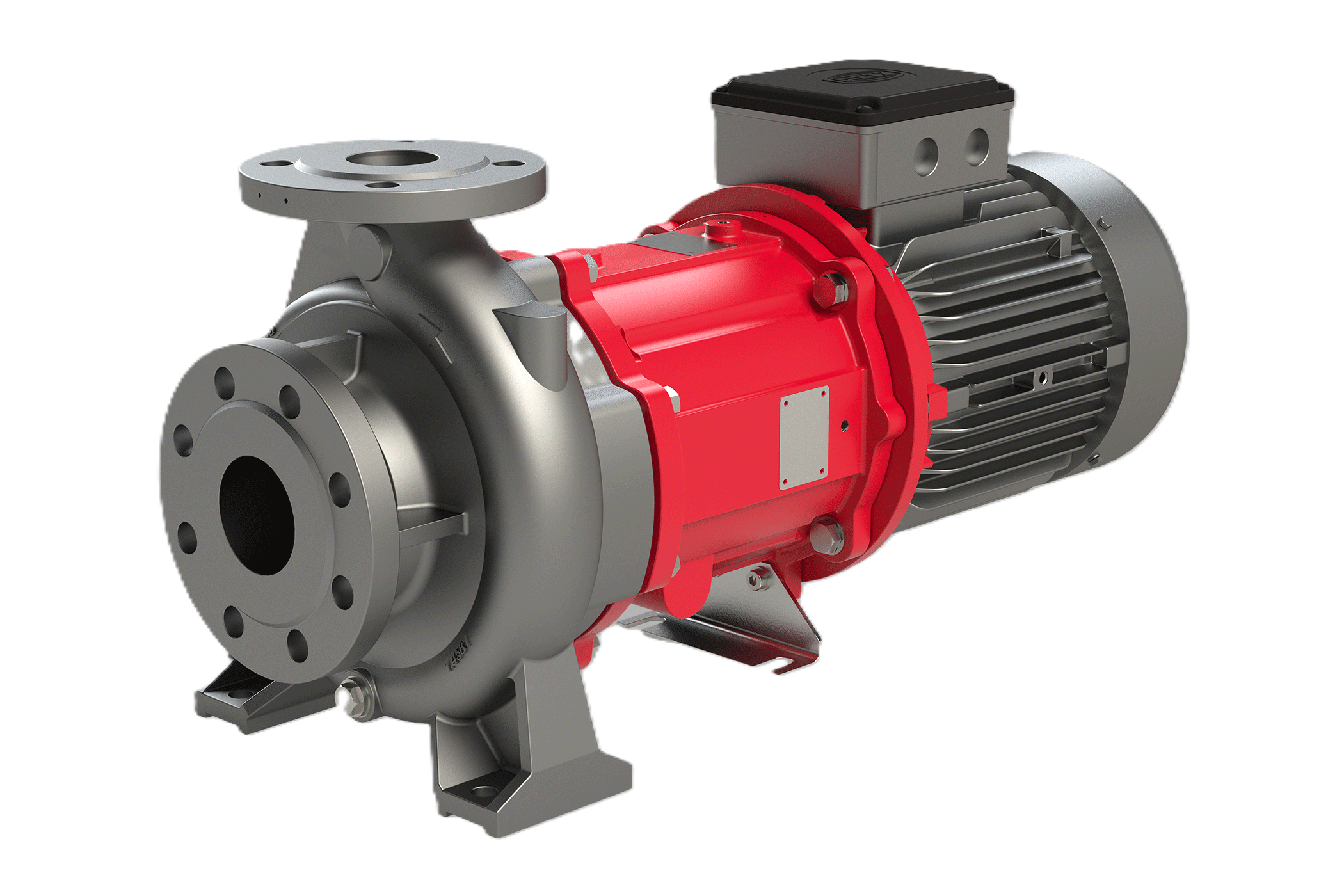

- TOEMN / TOEM (עם צימוד מגנטי):
- זו התצורה המועדפת ביישומים רבים בשל בטיחותה המוגברת.
- השימוש בצימוד מגנטי (Magnetic Coupling) מבטל לחלוטין את הצורך באטם מכני, ויוצר מערכת אטומה הרמטית וללא נזילות (Sealless).
- במערכות שמן תרמי חם, הימנעות מכל נזילה אפשרית היא קריטית לבטיחות.
יישומים אופייניים
- מערכות בקרת טמפרטורה בתעשיית הפלסטיק והגומי.
- מערכות חימום בשנאים וציוד חשמלי.
- חימום תבניות יציקה (Die casting).
- תנורים תעשייתיים ומערכות חימום תהליכי.
